一、直击DDR电源管理三大痛点，TJ2995凭实力破局

在DDR-SDRAM高速传输场景中，信号反射、电源纹波与PCB空间紧张是工程师的“心头病”。TJ2995作为JEDEC认证的SSTL-2/3标准 termination regulator，以三大核心优势直击行业痛点：

零电阻极简设计：内部集成分压电阻，无需外部元件即可输出精准的VTT(=VDDQ/2)与VREF电压，直接为PCB节省30%布线空间，硬件成本直降20%!

瞬态响应王者**：1.5A持续电流+3A瞬态峰值输出，搭配高速运放，应对数据突发传输时的电流波动，避免因电压跌落导致的信号失真。

热管理黑科技：165℃热关断保护+低至250μA静态电流，即便在高密度主板中也能保持低温运行，杜绝“过热降频”隐患。

二、从参数到应用：解码TJ2995的全能基因

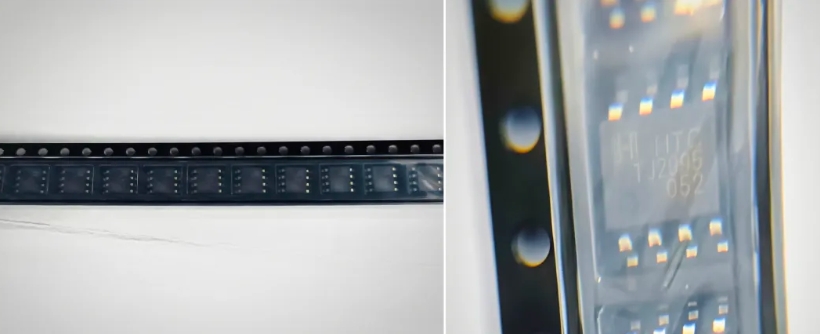

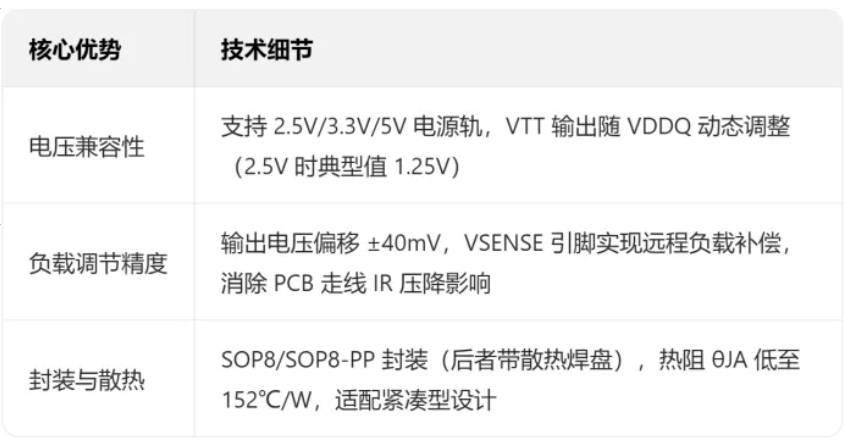

硬核参数支撑全场景适配

场景1：DDR-II内存模组

在2.5V供电的DDR-II系统中，TJ2995通过VDDQ引脚采样电压，直接输出1.25V VTT termination电压，配合VSENSE连接总线中点，实测信号反射率降低70%，眼图张开度提升35%。

场景2：SSTL-3高速接口

外接11.1kΩ电阻即可将VTT比例从0.5倍调整为0.45倍，适配PCIe等高速总线的 termination需求，无需修改主板电源架构，兼容性拉满。

三、程师必备：TJ2995的“降本增效”使用指南

1. PCB布局黄金法则

AVIN与PVIN共接并靠近PVIN放置0.1μF旁路电容，降低电源纹波;

VREF引脚搭配0.01μF陶瓷电容，提升参考电压抗干扰能力。

2. 热功耗优化公式

根据公式\(P_{Dmax}=T_{Rmax}/θ_{JA}\)，在40℃环境温度下，使用SOP8-PP封装时最大允许功耗可达\((125℃-40℃)/152℃/W≈0.56W\)，轻松满足高负载场景。

四、行业声音：为什么Top OEM都在选TJ2995?

“相比传统方案，TJ2995让我们的DDR主板设计周期缩短2周，BOM成本降低15%，且量产良率提升至99.8%。”——某知名服务器厂商硬件工程师实测反馈。

现在点击链接，获取TJ2995 免费样品，让下一款爆款产品抢占高速电源管理先机!
