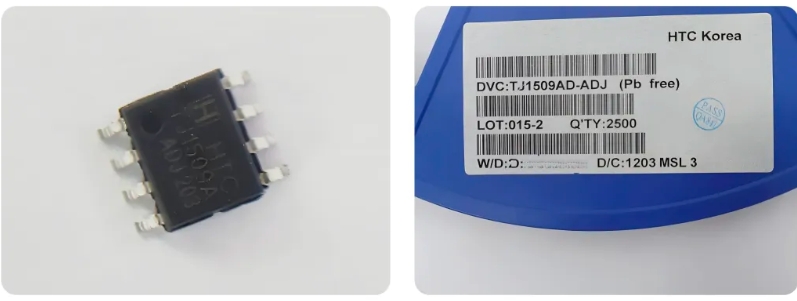

在电子设备小型化与高性能并存的时代，电源管理芯片(PMIC)就像设备的“心脏”，既要扛住大电流负载，又要精准稳压，还要塞进“巴掌大”的电路板。TJ1509A作为一款150kHz、2A PWM降压DC/DC转换器，用SOP-8小封装装下了“全能内核”，从消费电子到工业设备，它正在重新定义电源设计的效率边界。

一、硬核参数：小身材藏着大能量

电压适配王：支持4.5V-26V宽电压输入，输出电压可选3.3V/5V/12V固定版本，或通过可调版本在1.23V-18V(±4%精度)间自由设定。无论是锂电池供电的便携设备，还是工业级24V系统，它都能“一键适配”。

高频高效芯：150kHz固定开关频率(±15%容差)搭配内置开关晶体管，滤波元件体积比低频方案缩小30%以上，实测在Vin=12V、Vout=5V时效率高达84%，2A大电流下温升仍可控。

节能待机模式：ON/OFF控制引脚可实现逻辑电平 shutdown，待机电流低至70μA，配合热关断、电流限制双重保护，就算长时间满负载运行也能“稳如泰山”。

二、全能场景：从消费电子到工业设备的“通吃”方案

消费电子的续航守护者：在手机充电器、平板电脑等设备中，它能将5V输入精准转为3.3V给芯片供电，配合低功耗待机模式，让设备“休眠时少耗电，工作时满功率”。

工业板载的稳压专家：面对工业控制板的复杂电源需求，12V固定版本可直接为传感器、MCU供电，可调版本更能通过公式\(V_{out}=1.23V×(1+R1/R2)\)灵活适配不同模块，省去多颗芯片的成本。

特殊电路的破局者：支持正负转换器、负升压转换器等非常规设计，比如在电池充电器中，可将正电压转为负电压为特殊电池组充电，堪称“电路设计的瑞士军刀”。

三、设计亮点：工程师直呼“省心”的细节巧思

极简外围设计：内部集成补偿电路，无需额外设计反馈网络，搭配470μF输入电容、33μH电感和肖特基二极管，就能搭建完整降压电路，电路板空间节省50%以上。

抗造体质拉满：-40℃-+125℃宽温工作范围，配合SOP-8L封装的低 thermal resistance(结到环境热阻70℃/W)，即使在工业高温环境或汽车引擎舱内也能稳定运行。

灵活控制逻辑：SD引脚既可以接高电平关机，也能悬空或接地默认开机，延迟启动电路设计更能避免多设备启动时的浪涌冲击，细节处尽显“人性化”。

四、数据说话：用性能曲线击穿“低效”质疑

从典型特性图可见：当Vin=15V、Vout=5V时，2A负载下输出电压波动仅±0.05V;温度从-40℃升至125℃，反馈电压VFB始终稳定在1.23V±0.01V。对比同类产品，TJ1509A在饱和电压(1.25V@2A)、开关频率稳定性上优势显著，真正实现“全工况无死角稳压”。

结语：当电源设计需要“既要高效又要灵活”，TJ1509A用一颗芯片的体积，装下了整个电源系统的核心需求。无论是追求极致能效的消费电子工程师，还是面对复杂工况的工业设计者，这款“小身材、大能量”的芯片，或许正是你突破设计瓶颈的关键一步。现在就用它搭建你的下一个电源方案，让效率与可靠性同步拉满!
