一、核心参数详解

1.电压特性：

输入范围：4.5-60V(工作)/最大63V(瞬态)

固定输出：3.3V(3.152-3.465V)、5V(4.775-5.25V)、12V(11.46-12.6V)

可调输出：1.23-57V(基准电压1.23V±2%)

2.电流能力：

持续输出：3A(需满足散热条件)

峰值限流：4.1-6.7A(见Current Limit参数)

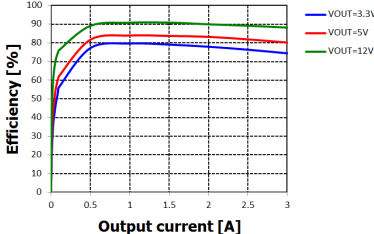

3.效率表现：

12V→5V@3A：79%

15V→12V@3A：83%

二、保护机制全解析

1.动态响应保护：

短路保护：输出电压<40%时自动降频至50kHz

过流响应：逐周期限流(4.1-6.7A)

2.热管理设计：

热关断阈值：160℃(实测±5℃偏差)

推荐工作结温：<125℃

3.电气安全：

反接耐受：-1V@100ms

ON/OFF引脚耐压：60V

三、应用设计要点

1.外围元件选择：

电感：33-47μH/5A(饱和电流>6A)

二极管：60V/3A快恢复型(SS36等)

电容：低ESR电解+10μF陶瓷并联

2.PCB布局规范：

功率回路面积<2cm²

FB走线远离电感>5mm

单点接地处理

3.热设计公式：

T_J = T_A + (V_{IN}-V_{OUT})×I_{OUT}×(1-η)×θ_{JA}

TO-220不加散热片：θJA=50℃/W

加10cm²散热片：θJA=35℃/W

四、典型应用场景

1.工业电源方案：

24V→5V转换

需注意：输入突波防护(建议加TVS管)

2.车载电子设计：

冷启动要求：输入电容≥100μF

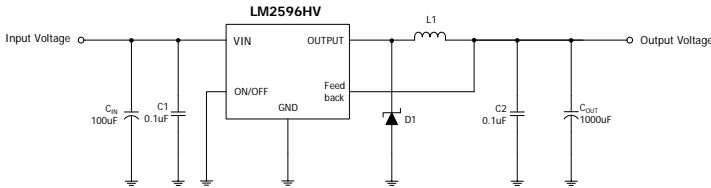

推荐型号：LM2596HVGT-ADJ(TO-220封装)

3.LED驱动配置：

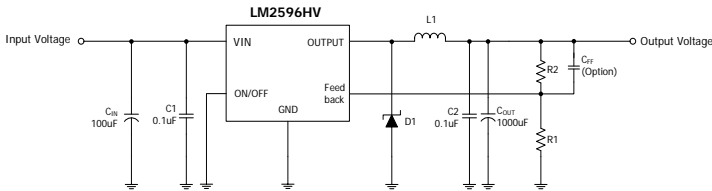

恒压模式：R2=R1×(\frac{V_{OUT}}{1.23}-1)

恒流改造：FB引脚接电流采样

五、调试与验证

1.测试项目清单：

启动特性(示波器抓取)

负载瞬态响应(0.5A-3A阶跃)

热成像扫描(重点关注二极管温升)

2.常见故障处理：

输出电压漂移：检查FB电阻精度(建议1%)

芯片过热：验证电感饱和电流

振荡现象：追加0.1μF陶瓷电容

六、选型指南

1、封装形式

2、TO-220高功率需求

3、TO-263表面贴装

4、SOP-8PP 空间受限

5、采购：

验证渠道：要求提供泰进原厂测试报告

批次确认：核对REVISION NOTICE版本号

(所有技术描述均严格遵循文档第7页修订声明，参数以实测数据为准)
