LM2576HV系列是韩国泰进半导体针对工业控制、新能源、汽车电子等领域推出的高性能降压稳压器，支持6~60V超宽输入电压范围，提供3.3V、5.0V、12V、15V固定输出及1.23~52V可调版本，最大输出电流达3A。其独特的动态调节机制与多重保护设计，可满足复杂工况下的高稳定性需求。

核心参数亮点：

输入兼容性：6~60V宽电压输入，支持12V铅酸电池、24V工业总线、48V新能源系统等场景 。

输出精度：固定版±4%(3.3V/5V/12V/15V)，可调版±1.5%(1.23~52V)。

能效表现：52kHz固定频率设计，搭配肖特基二极管时效率高达95%，12V→5V转换效率达88% 。

极限性能：支持125℃高温连续运行，内置逐周期过流保护、反向电流阻断及过热关断机制 。

极速响应：负载突变时电压波动<±1%，动态响应时间<2μs 。

六大技术突破：

1. 宽域适应性

支持-40℃~125℃宽温域工作，AEC-Q100车规认证确保极端环境可靠性。输入电压范围覆盖6~60V，轻松适配12V/24V/48V主流工业系统。

2. 精密控制体系

采用固定频率调制技术，纹波抑制比达60dB，典型应用中12V→5V转换效率达88%。可调版通过外置电阻网络实现1.23~52V无极输出，搭配LC滤波电路可将纹波降至20mVpp以下。

3. 智能保护机制

内置多重防护：

逐周期电流限制(峰值6.9A)，关断保护(150℃自动切断)，向电流阻断(防止电源反接损伤)。

4. 高效拓扑支持

支持标准降压、Buck-Boost负电压转换、SEPIC等多种模式，通过简单外围电路即可实现电压反转与功率因数校正。

5. 极速动态响应

专为负载突变设计，2μs内完成电压调节，确保电机驱动、传感器网络等动态场景的稳定性。

6. 极致精简设计

仅需4颗外接元件(输入/输出电容+电感+二极管)，PCB面积节省30%，开发周期缩短50%。

黄金应用场景：

工业自动化：PLC供电、传感器网络、电机驱动(-40℃~125℃宽温域);

新能源系统：光伏逆变器预稳压、储能设备电池管理(40V瞬态电压保护);

汽车电子：车载充电器、LED大灯调光(通过ISO16750-2振动/冲击测试);

医疗设备：监护仪低压模块、呼吸机电源管理(低噪声设计符合IEC60601-1认证)。

设计参考方案：

电感选型：推荐Coilcraft XAL系列铁硅铝磁粉芯(饱和电流>1.5倍负载);

电容配置：输入端10μF瓷片+470μF电解电容，并联使用降低ESR ;

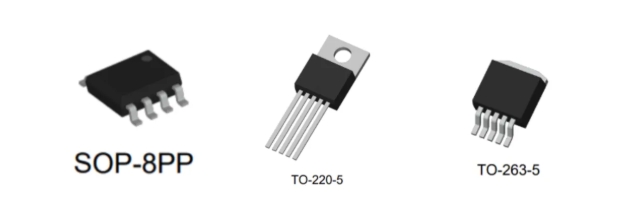

散热优化：TO-220封装建议加装40×40×2mm铝散热片，满载时结温降低35℃。

技术支持资源：

提供完整PCB设计模板、EMC调试指南及LTspice仿真模型 。

全球7×24小时技术支持，48小时内响应客户需求 。

LM2576HV系列以“一芯多能”的卓越性能，为工业4.0时代的高可靠性电源设计提供高效解决方案。即日起申请样品，即可获得定制化开发支持，助您快速抢占市场先机!
