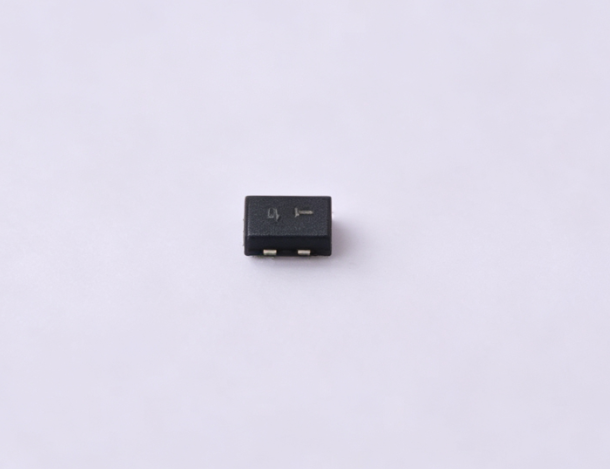

在车载射频、无线终端硬件设计中，射频天线、高速通信端口对 ESD 保护器件提出严苛要求，不仅要具备强悍静电防护能力，还必须维持极低寄生电容，避免信号衰减失真。SZESD7462N2T5G是安森美 ON 推出的车规级双向超低电容 ESD 保护二极管，X2DFN2 微型封装，通过 AEC‑Q101 车规认证，支持 PPAP 文档输出，非常适合射频天线、NFC、USB3.0 等高速高频信号线路防护。

核心电气参数：反向工作峰值电压 VRWM=16V;最小击穿电压 VBR=16.5V;典型结电容仅 0.3pF，最大 0.55pF;1GHz 插入损耗 0.05dB，3GHz 插入损耗 0.10dB;典型漏电流小于 1nA;满足 IEC61000‑4‑2 Level4 ±18kV 接触静电防护;同时兼容 EFT、雷击浪涌 ISO10605 车规 ESD 标准;TLP 测试 16A 脉冲下钳位电压 47V;工作结温‑55℃~+150℃;卷带包装每盘 8000pcs，无卤 RoHS 合规。

该器件主打高频射频线路静电防护，典型应用包含射频天线、射频开关、功率放大器 PA、NFC 近场通信、USB2.0/USB3.0 高速接口，车载无线终端射频端口。它拥有优异的电容‑电压线性特性，工作电压变化时结电容波动很小，最大程度降低对射频信号的干扰，不会恶化驻波比。在车载蓝牙、车载 WiFi 天线端口，既能泄放静电冲击，又几乎不损耗射频功率，保障无线通信性能稳定。

硬件设计需要注意多项关键点。器件为双向保护，适配差分、单端信号;射频布线时，ESD 器件尽量靠近接插件端口，缩短静电泄放路径;PCB 走线保持 50 欧姆阻抗匹配，防止阻抗突变带来信号反射;0.3pF 属于超低电容，依旧需要评估高频下微小寄生参数影响;该型号为车规物料，不可直接使用非 S 前缀 ESD7462N2T5G 替代，车规项目需要完整 PPAP 资料;封装尺寸微小，严格遵循规格书推荐焊盘，防止焊接虚焊。

车规类保护器件选型完成后，货源、批次、资料完整性是项目关键。芯堂作为电子元器件采购平台，提供元器替代推荐、个性定制、在线交易、期货订购、优势物料等服务，为整个电子行业生态提供更具价值的服务。

公司先后代理及分销了韩国 Htc‑Korea、Kec、Maplesemi、Lrc、Comon、WeEn、Ti、ONsemi、Wmec、长晶科技等国内外品牌。同时我们还与 ST、Nxp、Diodes、Vishay、Ixys、Infineon 等品牌保持密切合作。平台可供应原厂正品 SZESD7462N2T5G，支持研发打样与大批量卷装订货，可提供 BOM 配单、合规替代选型，可配套车规项目所需资料，规避假货、混料风险，保障车载项目研发与量产进度。
