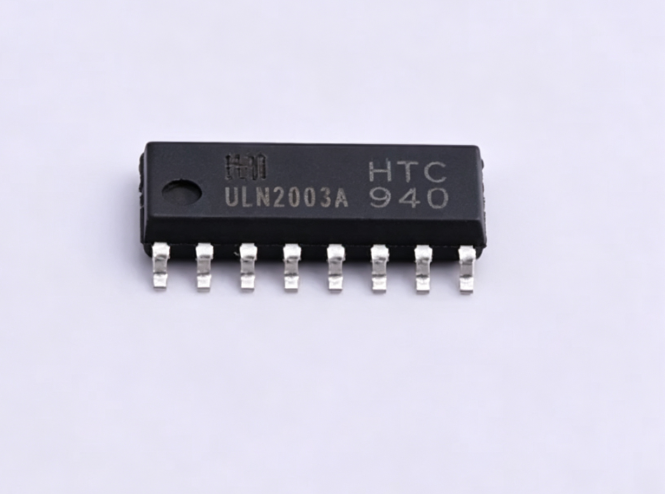

在工业控制、智能家居设备开发中，单片机 GPIO 端口电流微弱，无法直接驱动继电器线圈，ULN2003AD贴片达林顿阵列芯片成为行业通用的低成本驱动解决方案。依托原厂 HTC 官方规格书参数，这款 SOP-16 封装芯片内置 7 组独立 NPN 达林顿对管，单通道最大集电极电流 500mA，输出耐压可达 50V，完美适配 5V TTL、3.3V 单片机逻辑电平，无需额外输入限流电阻，大幅简化硬件布线流程。

继电器属于典型感性负载，断电瞬间会产生反向高压击穿主控芯片，而 ULN2003AD 集成共阴极钳位续流二极管，COM 引脚统一吸收反向电动势，省去外部二极管贴片工序，降低 PCB 布局难度。芯片输入、输出引脚对向排布，7 路输入 1B-7B 与输出 1C-7C 分置芯片两侧，多路继电器同步控制时走线清晰，减少信号串扰。单颗 ULN2003AD 可同时管控 7 路继电器，通道并联后总电流上限 2.5A，满足多路电磁阀、电磁锁批量控制需求，工作温度覆盖 - 40℃至 85℃，室内工控、户外智能设备均可稳定运行。

从实际项目落地来看，智能门锁、照明控制器、PLC 小型输出模块、灌溉电磁阀设备都大量采用 ULN2003AD。传统零散采购渠道时常出现货源断供、批次参数不符、替代料难找等问题，批量备货、样品打样十分麻烦。芯堂作为电子元器件采购平台，提供元器件替代推荐、个性定制、在线交易、期货订购、优势物料等服务，为整个电子行业生态提供更具价值的服务。

公司先后代理及分销了韩国 Htc-Korea、Kec、Maplesemi、Lrc、Comon、WeEn、Ti、ONsemi、Wmec、长电科技等国内外品牌。同时我们还与 ST、Nxp、Diodes、Vishay、Ixys、Infineon 等品牌保持密切合作。

平台现货直供原厂 HTC ULN2003AD 贴片料，规格完全匹配原厂数据手册，每批次附带原厂检测报告，杜绝翻新、打磨次品。针对研发工程师样品需求，支持小批量拆样;工厂量产可申请期货锁价，规避元器件涨价风险。平台专属技术团队可提供继电器驱动电路参考图纸，对比 ULN2003AD 与 ULN2004A 输入电阻差异，精准匹配 5V/12V 不同主控系统选型。

选型提醒：ULN2003AD 内置 2.7kΩ 输入电阻，适配 5V 逻辑;若设备采用 12V CMOS 主控，可切换同封装 ULN2004AD，芯堂平台可一键生成替代物料清单，一站式配齐驱动配套阻容件，大幅缩短项目开发周期。
