还在为低压供电场景找一款高电流、稳输出、易设计的线性稳压器?担心 dropout 电压高导致功耗浪费，或是保护功能不足影响设备安全?今天必须安利这款“低压供电利器”——LM3930X系列低压差线性稳压器(含LM39300/39301/39302)，凭借3A大电流输出、超低压差、全面保护等优势，轻松覆盖电池设备、主板、微处理器供电等多场景，堪称低压电源设计的“全能选手”!

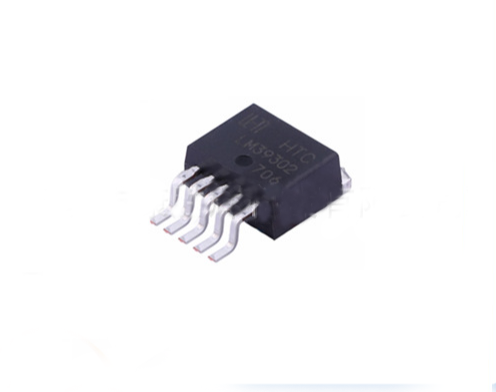

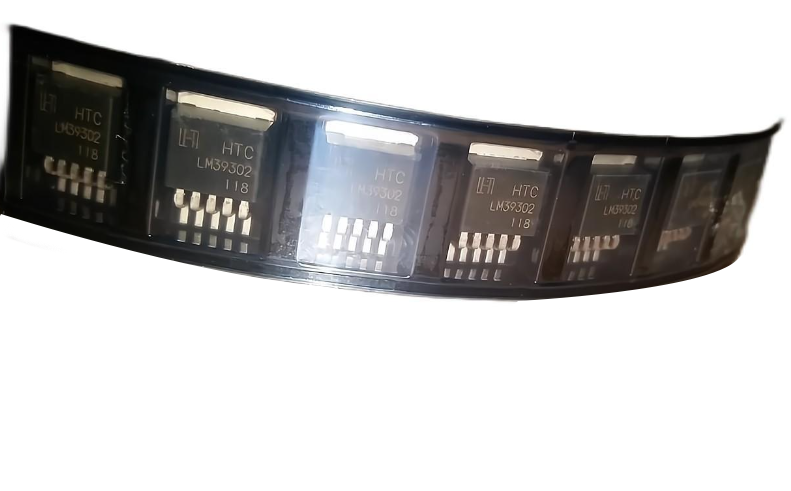

先看核心封装与适配性，LM3930X系列提供TO-263(3L/5L)和TO-220(3L/5L)两种主流封装，完美适配不同设计需求：TO-263封装适合高密度PCB表面贴装，节省板上空间;TO-220封装则便于加装散热片，应对高功率场景。其中TO-263封装的结到环境热阻(θJA)为80℃/W，TO-220封装低至70℃/W，配合20mm×20mm铜箔面积的PCB散热设计，无需额外庞大散热结构，就能稳定应对3A大电流下的热量积累，为设备小型化提供支持。

性能上，LM3930X系列直接“拉满低压优势”。首先是3.0A持续输出电流，且在-40℃~+125℃全结温范围内性能稳定，能轻松驱动微处理器、大功率传感器等大电流负载;其次是超低压差电压，3A满负载时典型值仅400mV，最大值不超过500mV，即便是从3V输入转换2.5V输出，也能避免进入 dropout 状态，大幅减少电源损耗，尤其适合电池供电设备延长续航。输出精度同样亮眼，固定电压版本(1.5V/1.8V/2.5V/3.3V/5.0V)初始精度达1%，线电压调整率最低0.06%、负载调整率最低0.2%，搭配20ppm/℃的输出电压温度系数，确保不同工况下输出电压始终稳定。

灵活设计与全面保护是它的另一大亮点。系列内三款型号分工明确：LM39300为3L固定电压版本，极简设计适配基础供电需求;LM39301为5L固定电压版本，新增TTL/CMOS兼容的使能引脚和误差标志输出——误差标志能实时监测输出电压，当电压低于标称值5%时触发报警，可快速响应过流、低压等故障;LM39302则是5L可调电压版本，输出电压可通过外接电阻在1.25V~16V间精准设定，计算公式为\(R1=R2(Vout/1.250-1)\)，且仅需47μF输出电容就能保证稳定性，大幅降低外围设计复杂度。

保护功能更是“拉满安全感”，全系列内置过流限制、热关断、反电池保护、反漏电流保护，甚至支持反向引脚插入保护——即便安装时引脚接反，也能避免芯片损坏;LM39301的使能引脚还支持关断功能，关断时输出电流仅10μA~20μA，极致节能，特别适合对功耗敏感的便携设备。

从应用场景来看，LM3930X系列堪称“多面手”：既能作为电池供电设备的核心稳压器，延长续航;也能为主板、显卡、外设卡提供稳定的低电压大电流供电;还能作为微处理器电源，凭借快速瞬态响应(仅需47μF输出电容)应对负载电流突变。如果你正在攻克低压大电流供电难题，需要一款性能可靠、设计省心、保护全面的稳压器，LM3930X系列绝对是不二之选!
