还在为电路里正负电源搭配头疼?想让+5V逻辑供电秒变±5V，却怕元件多、效率低?别划走!今天给大家安利一款电源设计“神级芯片”——HTC TJ7660电荷泵电压转换器，把复杂供电难题直接干成“傻瓜操作”!

　　它最绝的就是极简设计!不用一堆二极管、电感，只要2个普通外接电容，就能完成电压转换，新手也能轻松上手。不管是把+1.5V到+10V的正电压转成-1.5V到-10V的负电压，还是让+10V输入达到+18.6V的倍压输出，它都能搞定，完美适配动态RAM板载负电源、8080型微处理器局部负供电，数据采集系统也能靠它省空间。

　　更狠的是效率天花板!开路电压转换效率典型值99.9%，功率效率高达98%，几乎没什么能量浪费，对续航敏感的设备太友好了。而且它的工作电压范围超宽，1.5V到10V都能稳定运行，低温低压环境下，把“LV”引脚接GND就能bypass内部稳压器，避免性能打折;中高压(3.5V-10V)时让LV引脚悬空，还能防latchup保护芯片，细节拉满。

　　HTC+TJ7660+电荷泵电压转换器(音频)

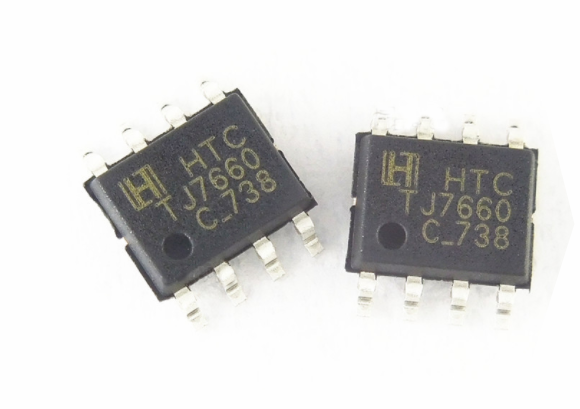

　　封装选择也灵活，SOP-8和DIP-8两种封装，不管是高密度PCB还是需要手工焊接的场景，都能无缝适配。怕输出纹波大?选低ESR电容就能轻松控制;想降低输出阻抗?多片并联就行，输出电阻直接除以并联数量;甚至还能级联多片实现更高负压输出，轻载下最多能级联10片，满足不同功率需求。

　　不管你是电子工程师做产品研发，还是创客DIY项目，只要需要正负电源或倍压供电，TJ7660都能让你少走弯路——少用元件、省成本、提效率，还不用为兼容性头疼!现在就把它加入你的元器件清单，让电源设计从此“轻装上阵”吧～
